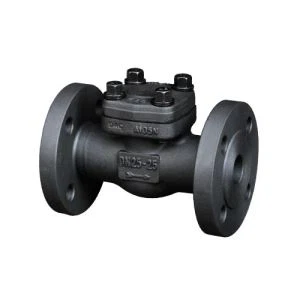

Valvole di ritegno
Le valvole di ritegno utilizzano un meccanismo semplice per consentire al fluido di fluire in una direzione prevenendo il riflusso. Sono costituiti da un corpo valvola, una sede e un disco o una sfera che chiude l'apertura della valvola quando il flusso del fluido si inverte. Quando il fluido scorre in avanti, il disco o la sfera si allontana dalla sede, consentendo il passaggio del fluido; nel frattempo, quando il flusso del fluido si inverte, il disco o la sfera ritorna nella sua sede, bloccando il flusso e impedendo il riflusso.
Perché scegliere noi
Attrezzature avanzate
Zhejiang Diantai Valve Co., Ltd possiede oltre 40 set di attrezzature di precisione. Siamo attrezzati con macchine avanzate a controllo numerico, officina meccanica, officina di assemblaggio e magazzino sintetico finito o semilavorato per garantire la flessibilità e l'intercambiabilità di tutte le parti del prodotto.
Prodotti ricchi
I nostri prodotti includono ma non limitati a: valvole a sfera, valvola a sfera in PC, valvole a sfera con tenuta morbida, valvola a sfera con tenuta metallica, filtro, valvola a farfalla, valvole in acciaio fuso, valvola dell'aria, valvole di ritegno a doppia palta, valvola a saracinesca, valvole a saracinesca forgiate, globo Valvole, valvole a globo forgiate, valvole di ritegno forgiate, vendute in tutto il mondo, come Europa, America e Medio Oriente.
Squadra professionale
La nostra azienda dispone di un team ad alta efficienza nella gestione dell'approvvigionamento, nella gestione della produzione, nel controllo di qualità e nell'adempimento delle consegne. In ogni segmento, il nostro personale può fornire un elevato livello di prodotti e servizi per soddisfare la richiesta dei clienti di alta qualità, affidabilità e sicurezza. Nel frattempo, l'azienda dispone di un team tecnologico modernizzato per la ricerca e lo sviluppo continuo di nuovi prodotti.
Servizio leader
Diantai Field Engineering Services offre ai clienti assistenza e manutenzione in linea su tutti i nostri prodotti per valvole. Il nostro team di ingegneri/tecnici è dotato degli strumenti più sofisticati disponibili sul mercato e di oltre 30 anni di esperienza nella manutenzione di valvole per centrali nucleari e termiche, impianti di combustibili fossili, prodotti petrolchimici e altre industrie.
Valvole di ritegno criogeniche
Azionamento dello stelo: in due pezzi consente la sostituzione della boccola del giogo in linea e la rimozione del volantino senza influenzare la posizione delle valvole (chiuse o aperte).
Valvole di ritegno a battente con tenuta a pressione
Nessuna penetrazione del perno della cerniera verso l'esterno, eliminando la possibilità di perdite della guarnizione del perno e consentendo il servizio in linea.
Valvole di ritegno a pistone con tenuta di pressione
Il collaudato design della tenuta a pressione di Diantai.
Riparazione facile e veloce in linea.
Sede integrale in lega CoCr.

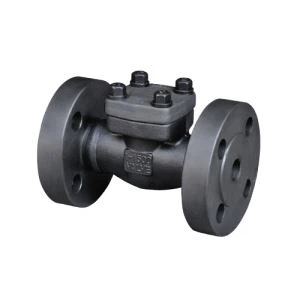

Valvole di ritegno oscillanti con coperchio imbullonato
Giunto del cofano del corpo imbullonato più robusto e a tenuta stagna.
Nessuna penetrazione del perno della cerniera verso l'esterno, eliminando la possibilità di perdite della guarnizione del perno e consentendo il servizio in linea.
Valvole di ritegno a pistone con coperchio imbullonato
Giunto del cofano del corpo imbullonato più robusto e a tenuta stagna.
Bassa caduta di pressione rispetto alle valvole a globo verticali.
Ottima resistenza agli sbalzi termici.
Valvole di ritegno della pistone
Intervallo/i di taglie
NPS 1/2 - 4 (DN 15 - 100)
Valutazione della pressione
Classi ASME 1690 - 4500
Il collaudato design della tenuta a pressione di Diantai.
Riparazione facile e veloce in linea.
Sede integrale in lega CoCr.
Le valvole di ritegno utilizzano un meccanismo semplice per consentire al fluido di fluire in una direzione prevenendo il riflusso. Sono costituiti da un corpo valvola, una sede e un disco o una sfera che chiude l'apertura della valvola quando il flusso del fluido si inverte. Quando il fluido scorre in avanti, il disco o la sfera si allontana dalla sede, consentendo il passaggio del fluido; nel frattempo, quando il flusso del fluido si inverte, il disco o la sfera ritorna nella sua sede, bloccando il flusso e impedendo il riflusso.
Vantaggi delle valvole di ritegno
Alta affidabilità
La struttura della valvola di ritegno è semplice e di facile manutenzione, con buona tenuta e affidabilità, rendendola meno soggetta a guasti.
Risparmio energetico
Si basa sulla differenza di pressione del mezzo stesso per l'apertura e la chiusura, eliminando la necessità di apparecchiature elettriche aggiuntive e risparmiando energia.
Alta sicurezza
Le valvole di ritegno prevengono efficacemente il riflusso dei fluidi e le rotture delle tubazioni, svolgendo un ruolo cruciale nella salvaguardia delle apparecchiature e della sicurezza personale.
Economico e pratico
Le valvole di ritegno sono economiche, facili da usare, hanno una lunga durata e sono ampiamente utilizzate in vari sistemi di tubazioni per il flusso di fluidi.
Come funziona una valvola di ritegno
Pressione di rottura
Una valvola di ritegno richiede un differenziale di pressione minimo tra l'ingresso e l'uscita per aprirsi, consentendo al fluido di fluire attraverso di essa. Questa pressione minima a monte alla quale la valvola si apre è chiamata pressione di apertura della valvola di ritegno. La pressione di apertura specifica varia in base al design e alle dimensioni della valvola, quindi assicurarsi che la pressione del sistema possa generare la pressione di apertura della valvola o delle valvole di ritegno scelte.
Chiusura
Se la pressione a monte scende al di sotto della pressione di cracking o se c'è contropressione (il flusso tenta di spostarsi dall'uscita all'ingresso), la valvola di ritegno unidirezionale si chiuderà. In genere, le valvole di ritegno utilizzano una saracinesca, una sfera, un diaframma o un disco premuto contro una guarnizione per bloccare il flusso. La gravità o una molla possono aiutare nel processo di chiusura.
Orientamento all'installazione
Poiché una valvola unidirezionale consente il flusso solo in una direzione, conoscere il corretto orientamento di installazione è fondamentale. Tipicamente, una freccia sull'alloggiamento della valvola indica la direzione del flusso. Se non è presente una freccia, esaminare la valvola per assicurarsi che sia installata nella direzione del flusso prevista. Se la valvola viene installata al contrario, i fluidi non possono spostarsi attraverso il sistema e il conseguente aumento di pressione può causare danni.
Valvole di ritegno normalmente aperte e normalmente chiuse
Una valvola di ritegno normalmente aperta consente al fluido di fluire liberamente ma interrompe il flusso in caso di riflusso. Una valvola di ritegno normalmente chiusa impedisce il flusso del fluido finché non si accumula la pressione di cracking, a quel punto la valvola si apre.
Tipi di valvole di ritegno
Le valvole di ritegno sono classificate in vari tipi in base a caratteristiche quali design, modalità di funzionamento, materiale della valvola e dimensioni. La caratteristica più comune per classificare le valvole di ritegno è la progettazione/costruzione. Di seguito sono riportati alcuni tipi comunemente utilizzati di valvole di ritegno:
Valvole di ritegno a battente
Una valvola di ritegno a battente è dotata di un disco incernierato su un bordo al corpo della valvola. Quando il fluido scorre nella valvola con una pressione sufficiente, forza l'apertura del disco, consentendo il flusso. Il disco si chiude in caso di flusso inverso o quando la pressione di afflusso non è più sufficiente. Queste valvole sono adatte come valvole di ritegno dell'acqua e sono ampiamente utilizzate nei sistemi di distribuzione dell'acqua.
Valvole di ritegno a disco inclinabile
Queste valvole sono progettate con un disco a doppio eccentrico e sono generalmente installate tra due flange. Sono adatti per flussi di grande diametro e richiedono una pressione relativamente elevata per aprirsi. Le valvole di ritegno a disco inclinabile non sono consigliate per applicazioni con acque reflue, poiché i detriti possono depositarsi nelle parti della valvola che si trovano nel percorso del flusso.
Valvole di ritegno a sfera
Le valvole di ritegno a sfera utilizzano una sfera come meccanismo di chiusura. La pressione di afflusso solleva la sfera dalla sua sede e la inserisce in una camera dedicata. Quando la pressione di afflusso diminuisce, la sfera ritorna nella sua sede, interrompendo il flusso e impedendo il flusso inverso. Le valvole di ritegno a sfera funzionano in modo eccellente come valvole di ritegno per acque reflue perché il meccanismo di chiusura non interferisce con il flusso quando è aperto.
Valvole di fondo
Le valvole di fondo sono comunemente utilizzate nelle linee di pompaggio dell'acqua per impedire lo scarico dell'acqua quando la pompa si ferma. Sono installati nella linea di aspirazione della pompa e solitamente sono dotati di uno schermo che filtra i detriti dal serbatoio. Questa caratteristica rende le valvole di fondo adatte per applicazioni con pompe. Poiché questo tipo di valvola si basa sulla gravità, deve essere installata verticalmente nella tubazione.
Valvole di ritegno assiali silenziose
Queste valvole si chiudono con l'aiuto di una molla. Le valvole di ritegno silenziose assiali sono valvole a chiusura rapida che impediscono alle pompe di ruotare nella direzione opposta durante il riflusso, il che può danneggiare la pompa.
Lo scopo di una valvola di ritegno
Prevenire il riflusso
Lo scopo principale di una valvola di ritegno è prevenire il riflusso. Questa funzione protegge l'attrezzatura, previene la contaminazione, aiuta a mantenere la pressione del sistema e mitiga il colpo d'ariete.
Attrezzatura protettiva
Il riflusso può essere devastante per le apparecchiature all'interno del sistema, come pompe, compressori e altri componenti meccanici. Quando i fluidi scorrono nella direzione sbagliata, possono causare un'usura eccessiva, danneggiare le guarnizioni o addirittura causare guasti all'interno del sistema. Le valvole di ritegno fungono da salvaguardia che protegge questa apparecchiatura dagli effetti dannosi del riflusso.
Prevenire la contaminazione
Nei sistemi in cui sono coinvolti fluidi diversi, il riflusso può inavvertitamente portare alla miscelazione di questi fluidi. Questo tipo di contaminazione può essere dannoso, in particolare in settori come quello della trasformazione alimentare o farmaceutica, dove la purezza del fluido è essenziale. Le valvole di ritegno vengono utilizzate per impedire che l'acqua trattata, i prodotti chimici o altre sostanze rifluiscano all'indietro e si mescolino con fluidi non trattati o incompatibili.
Mantenimento della pressione del sistema
Le valvole di ritegno aiutano inoltre a mantenere la pressione del sistema prevenendo la perdita di fluido dovuta al riflusso. Questa caratteristica è fondamentale per le applicazioni in cui è essenziale una pressione costante, come nei sistemi HVAC e di irrigazione.
Prevenire il colpo d'ariete
Le valvole di ritegno sono strumenti importanti per mitigare il colpo d'ariete. Il colpo d'ariete si verifica quando si verifica un improvviso aumento della pressione dell'acqua nei tubi, spesso dopo un brusco cambio di direzione, uno scoppio da un tubo precedentemente intasato o un improvviso arresto della valvola all'interno del sistema idraulico. Le valvole di ritegno installate consentono una decelerazione più controllata del flusso del fluido quando una valvola si chiude, dissipando l'energia cinetica del liquido in movimento. Questa dissipazione di energia aiuta a mitigare gli effetti del colpo d'ariete.
Applicazioni comuni delle valvole di ritegno
Le valvole di ritegno sono ampiamente utilizzate sia in ambienti industriali che in applicazioni residenziali. Ecco alcune applicazioni comuni in cui le valvole di ritegno svolgono un ruolo fondamentale:
Sistemi idrici e delle acque reflue
Negli impianti idraulici residenziali, le valvole di ritegno impediscono all'acqua contaminata di rifluire nella rete di acqua pulita, che altrimenti potrebbe introdurre batteri nocivi, sostanze chimiche o contaminanti nell'acqua potabile. Vengono utilizzati anche nei sistemi di irrigazione per garantire il flusso d'acqua alle colture e ai prati senza riflusso nella rete principale. Negli impianti di trattamento delle acque reflue, le valvole di ritegno impediscono il ritorno delle acque reflue nelle case e nelle aziende, il che è fondamentale per ovvie ragioni.
Processi industriali
Le industrie manifatturiere, di lavorazione chimica e di produzione di energia fanno molto affidamento sulle valvole di ritegno. Proteggono pompe, compressori e altre apparecchiature dal riflusso, risparmiando alle aziende costose riparazioni e tempi di fermo. Le valvole di ritegno svolgono anche un ruolo fondamentale nel mantenere la pressione e prevenire la contaminazione in questi sistemi complessi.
Sistemi HVAC
Nei sistemi di riscaldamento, ventilazione e condizionamento dell'aria (HVAC), le valvole di ritegno impediscono il flusso inverso di aria o acqua. Ciò garantisce che l'aria riscaldata e raffreddata possa essere erogata negli spazi previsti, consentendo all'acqua di circolare correttamente attraverso caldaie e refrigeratori. Ciò previene danni ai componenti e aiuta a ottimizzare il sistema per mantenere i livelli di temperatura e pressione desiderati senza interruzioni.
Cosa considerare quando si scelgono le valvole di ritegno
Per selezionare la valvola di ritegno giusta per la vostra applicazione, è necessario considerare diversi criteri. Tuttavia, non esiste un unico tipo di valvola di ritegno che rappresenti la scelta migliore per tutte le applicazioni e l’importanza di ciascun criterio può variare a seconda del caso specifico. Alcuni fattori da considerare includono la compatibilità dei fluidi, le caratteristiche del flusso, le perdite di carico, le caratteristiche di non sbattimento e il costo totale di proprietà.
Compatibilità dei fluidi
Tutte le valvole di ritegno a cui si fa riferimento in questo articolo sono progettate per applicazioni con acqua e acque reflue trattate, ma l'utilizzo delle valvole per applicazioni con acque reflue non trattate o fognature può causare problemi. Quando si seleziona una valvola per questi fluidi, considerare come la presenza di solidi possa potenzialmente influenzare il funzionamento della valvola.
Caratteristiche del flusso
Se una valvola di ritegno si chiude molto rapidamente, potrebbe impedire di sbattere contro le apparecchiature a monte, come le pompe. Tuttavia, la chiusura rapida non protegge dai picchi di pressione causati dall'avvio e dallo spegnimento delle pompe. Se la valvola si apre (e si chiude) rapidamente, il flusso cambierà rapidamente, aumentando la probabilità che si verifichi un picco.
Perdita di testa
La perdita di carico è, tra gli altri fattori, una funzione della velocità del fluido. La perdita di carico attraverso una valvola è determinata dal design interno della valvola e dal grado di apertura. Quando una valvola è progettata con un'apertura limitata (ristretta) rispetto alla tubazione, la velocità aumenterà attraverso la valvola, determinando una maggiore perdita di carico. Al contrario, se una valvola è progettata con una restrizione minore e ha un diametro pari a quello della tubazione, la perdita di carico sarà inferiore, il che significa che la valvola non influirà in modo significativo sulla perdita di carico complessiva del sistema. Esistono vari valori per la perdita di carico, inclusi i valori zeta, Kv e Kvs.
Costo totale di proprietà
I costi associati alla valvola di ritegno vanno oltre il semplice prezzo di acquisto. Per alcuni impianti i costi più importanti possono essere quelli di acquisto e installazione, mentre in altri casi i costi di manutenzione o energetici possono essere altrettanto o addirittura più significativi. Inoltre, è opportuno prendere in considerazione la protezione delle apparecchiature più preziose, come le pompe, e valutare le prestazioni della valvola sarà fondamentale. Quando valuti i costi come criterio di selezione per la tua valvola di ritegno, considera i costi totali durante la vita della valvola. Generalmente, le costruzioni di valvole più semplici hanno minori esigenze di manutenzione. Un valore Kv più elevato si traduce in genere in un consumo energetico inferiore, mentre prestazioni migliori migliorano le capacità di protezione.
Caratteristiche non-slam
Lo sbattimento della valvola di ritegno può avere un impatto negativo sui picchi di pressione. Il primo passo in questo processo avviene quando la pompa si ferma, dando inizio al picco di pressione. La seconda fase è l'inversione del flusso, che provoca lo sbattimento contro la valvola di ritegno completamente chiusa. Se la valvola di ritegno si chiude troppo rapidamente, l'energia cinetica viene convertita in alta pressione, sollecitando i tubi e producendo un rumore eccessivo.
La nostra fabbrica
ZHEJIANG DIANTAI VALVE CO.,LTD è un'azienda specializzata nella produzione e vendita di valvole industriali forgiate, con sede nella città natale delle pompe e valvole cinesi, Wenzhou!
Fondata da oltre 30 anni, con la tecnologia professionale nelle valvole in acciaio forgiato, l'azienda possiede attrezzature precise oltre 40 set, macchine avanzate a controllo numerico, officina meccanica, officina di assemblaggio e magazzino semilavorato con finitura sintetica per garantire flessibilità e intercambiabilità di tutte le parti del prodotto.
Nel frattempo, l'azienda dispone di un team tecnologico modernizzato per la ricerca e lo sviluppo continuo di nuovi prodotti
